공시청이란?

공시청설비 및 유지보수 의무화 관련법령

법령	개정/시행
방송 공동수신설비의 설치 기준에 관한 규칙 「정보통신부령 제229호」	[시행 2007. 11. 26] [정보통신부령 2007. 11. 26 전부개정]
주택건설기준 등에 관한 규정 제42조 방송수신을 위한 공동수신설비의 설치 등	[시행 2024. 7. 30.] [대통령령 제34785호, 2024. 7. 30 타법개정]
건축법 시행령 제87조 건축설비 설치의 원칙	[시행 2024. 7. 30.] [대통령령 제34785호, 2024. 7. 30타법개정]
UHD방송 공동수신설비의 설치기준에 관한 고시 [과학기술정보통신부고시 제2018-1호]	[시행 2018. 1. 19.] [과학기술정보통신부고시 제2018-1호, 2018. 1. 19일부개정]

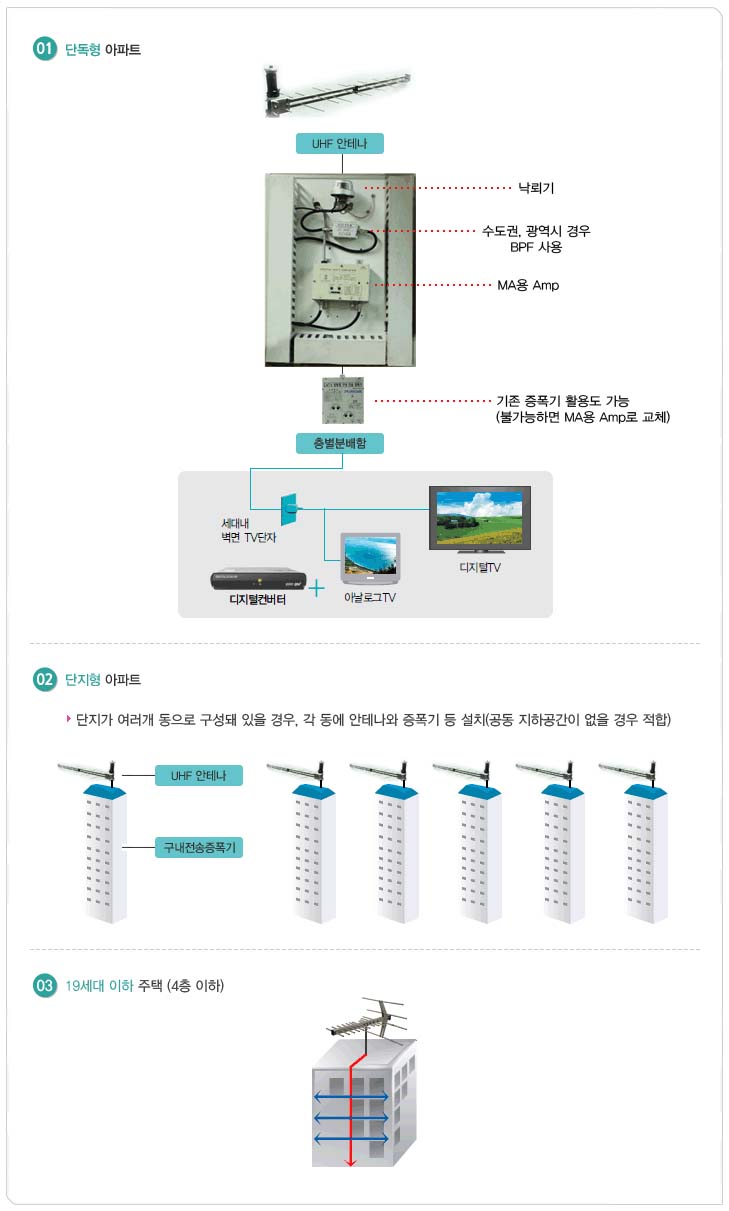

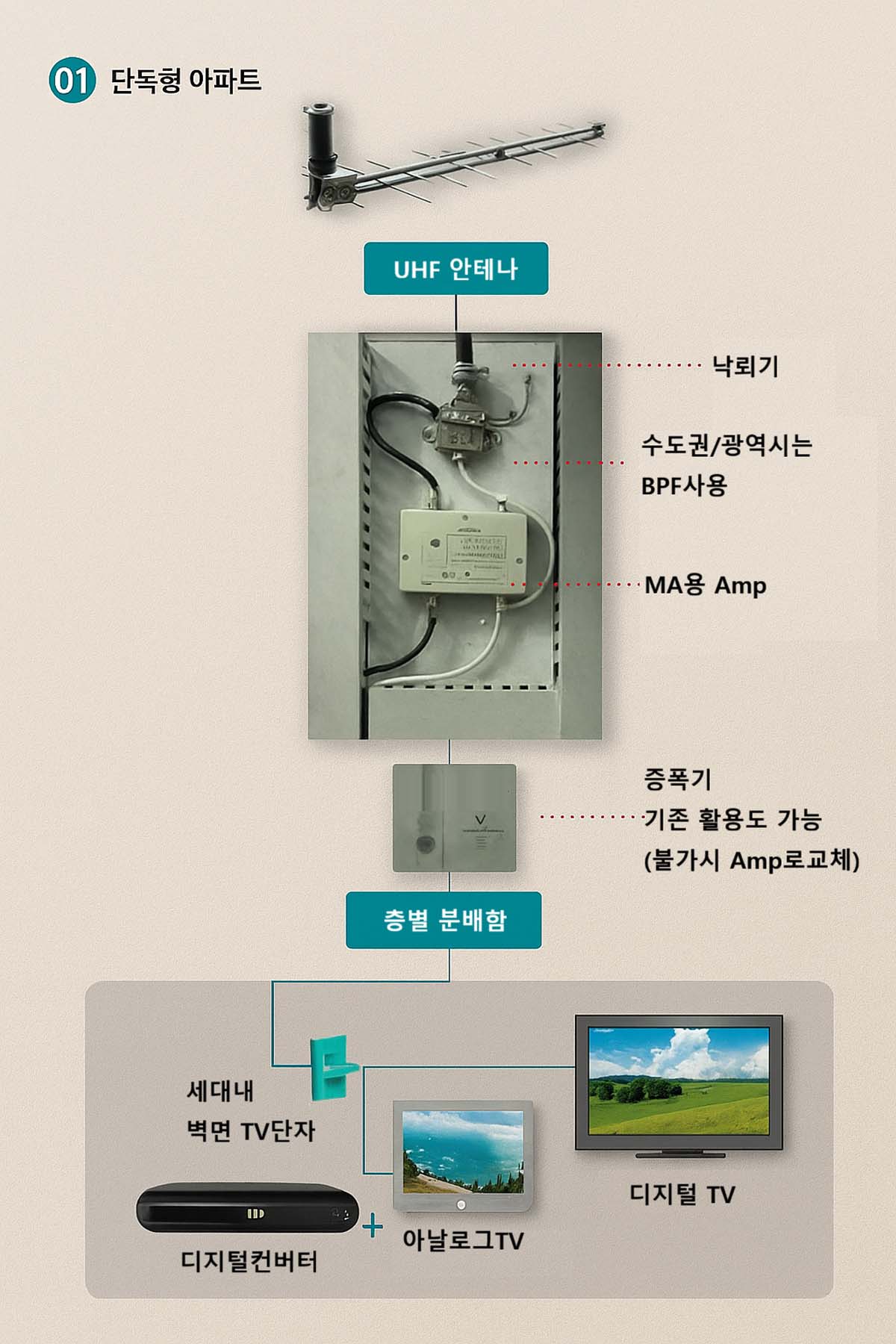

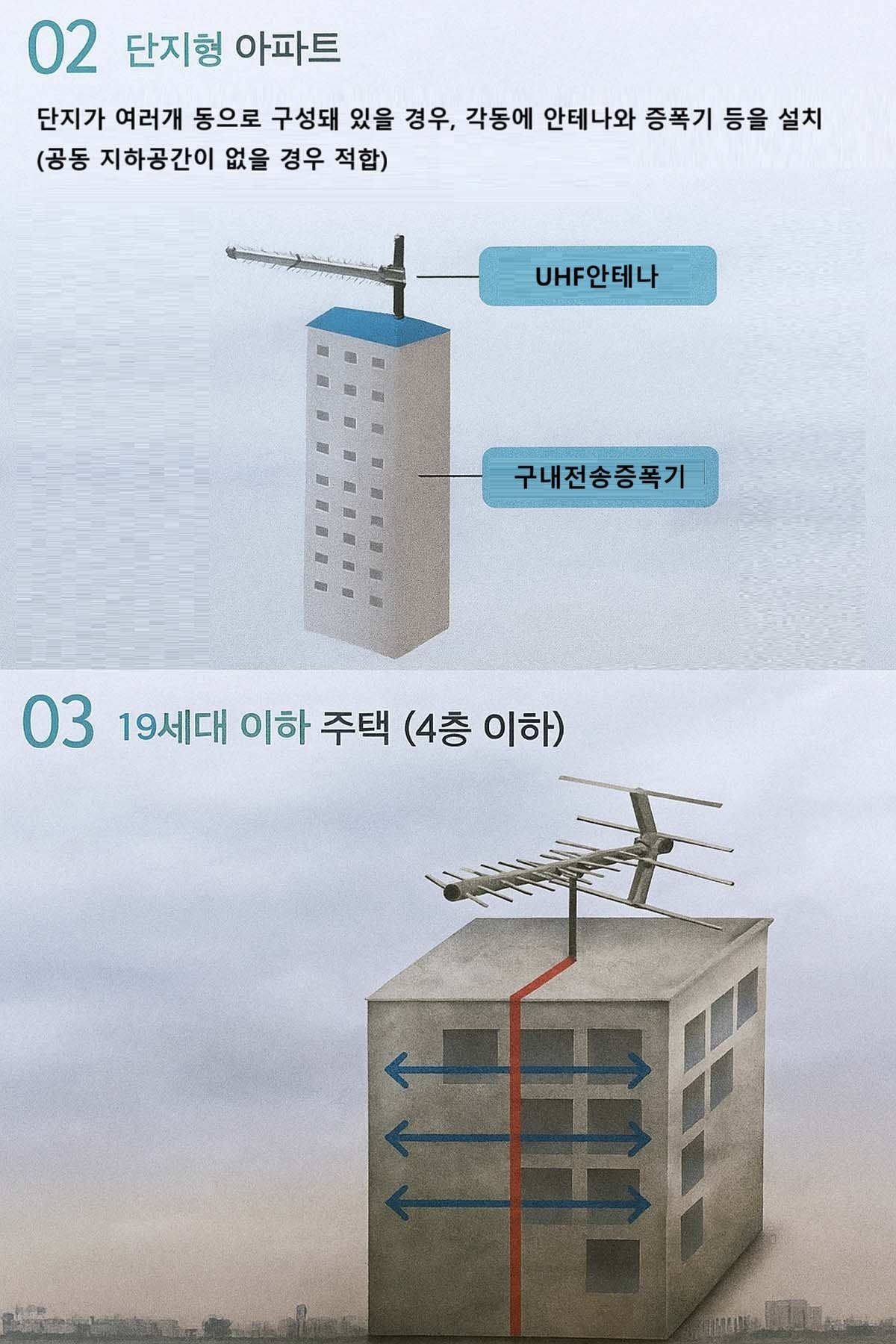

공시청 설비 유형

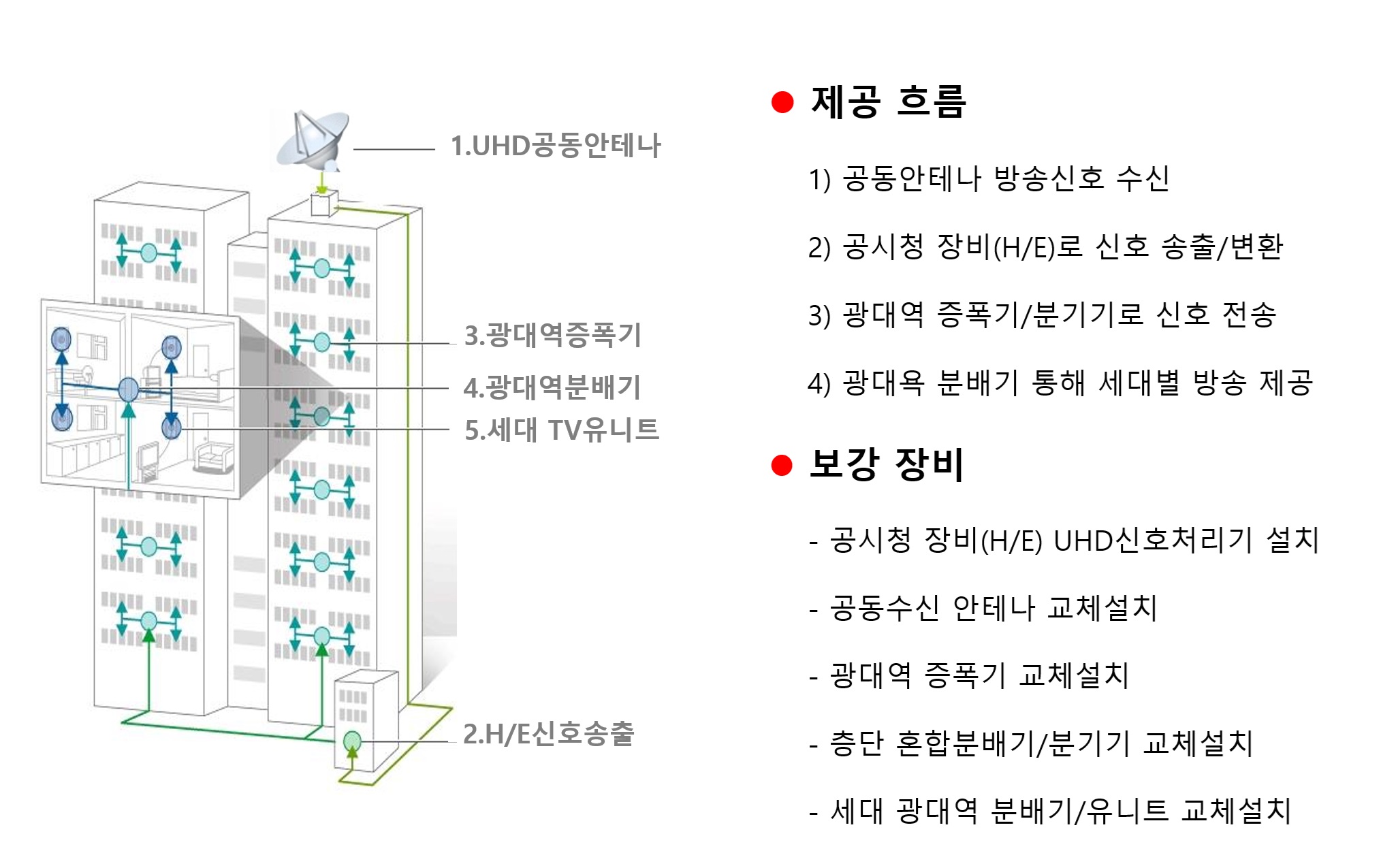

동별구성도

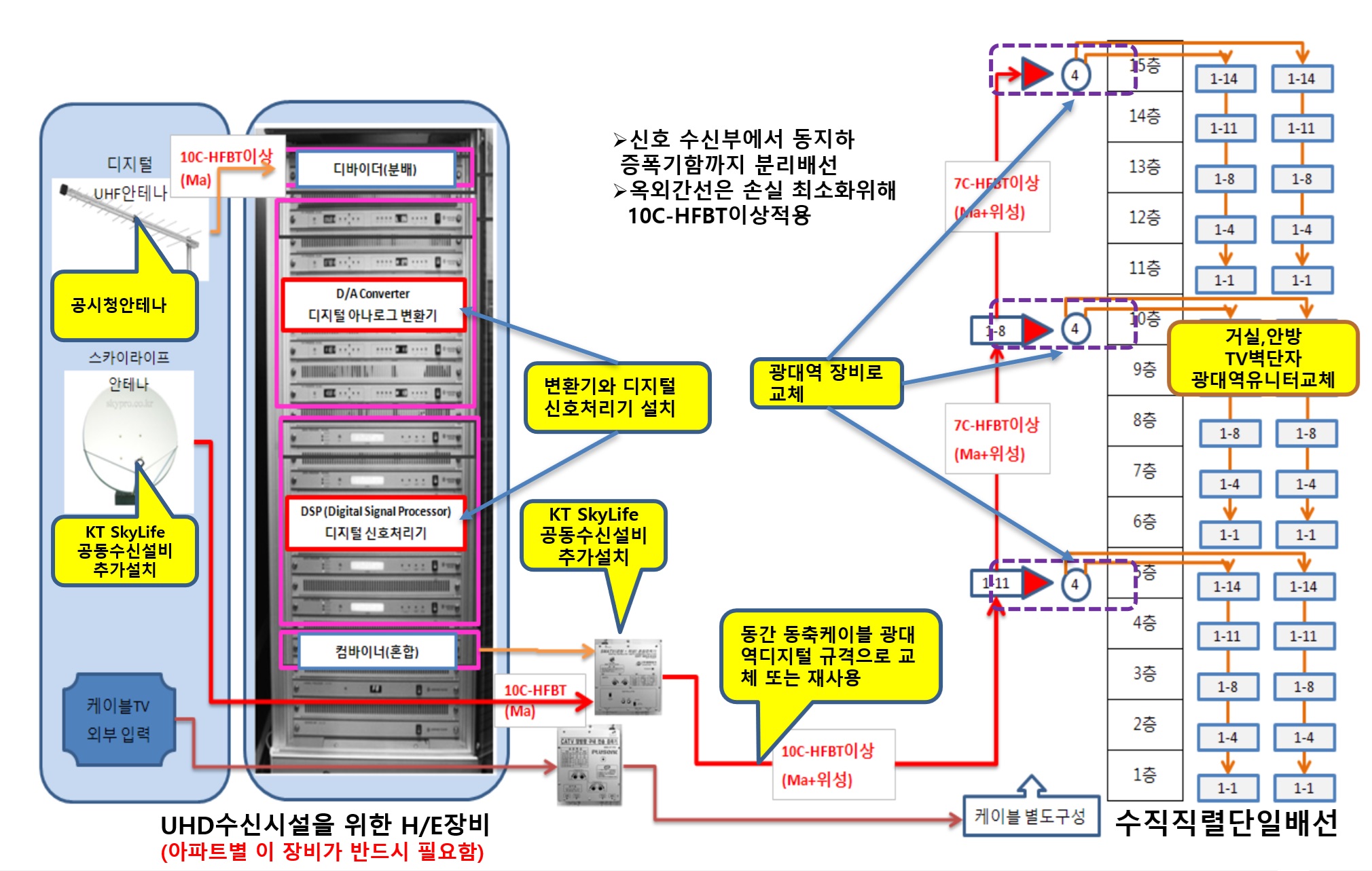

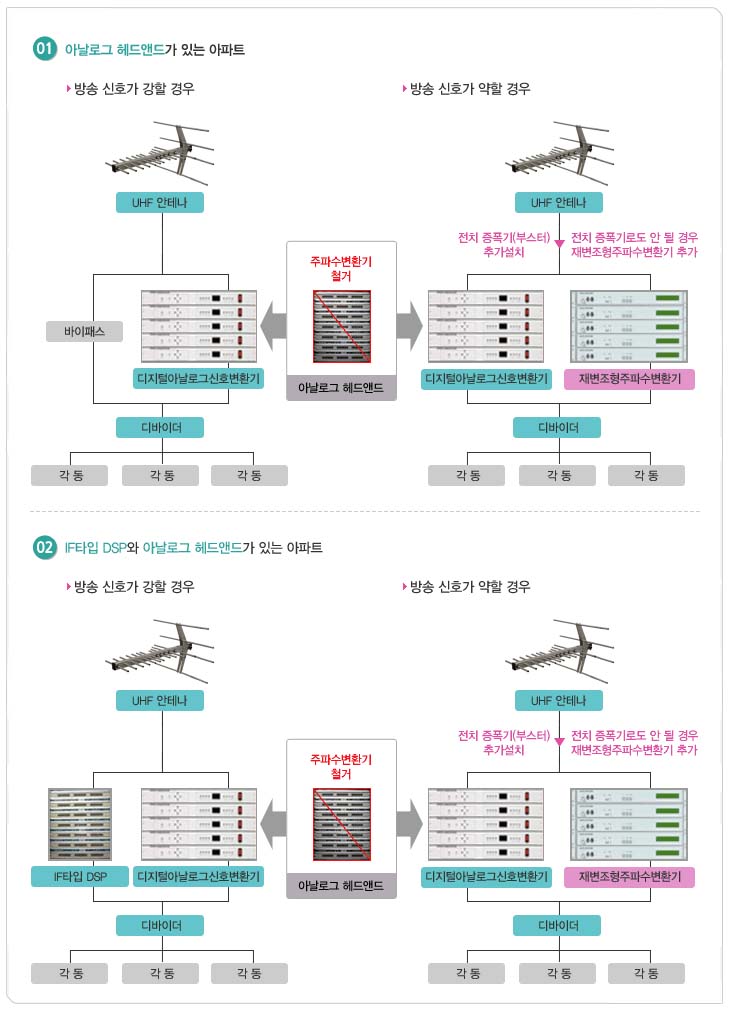

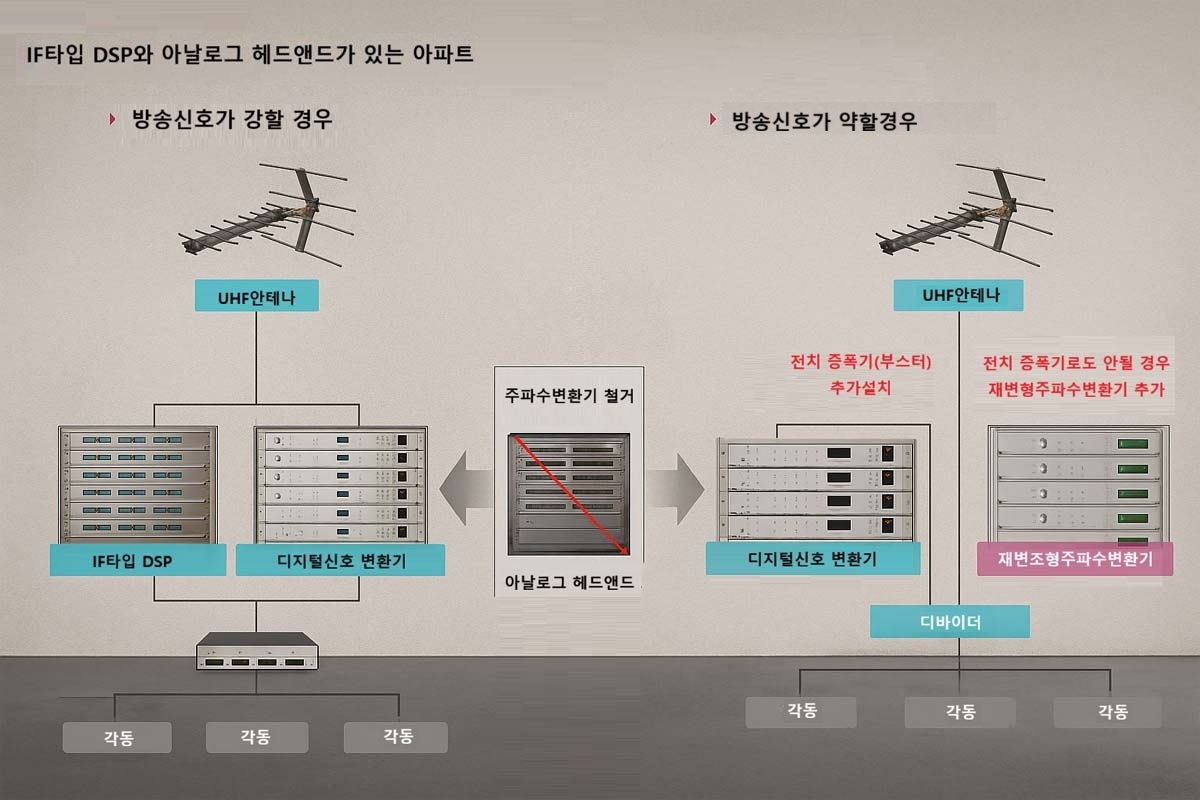

장비운용방식

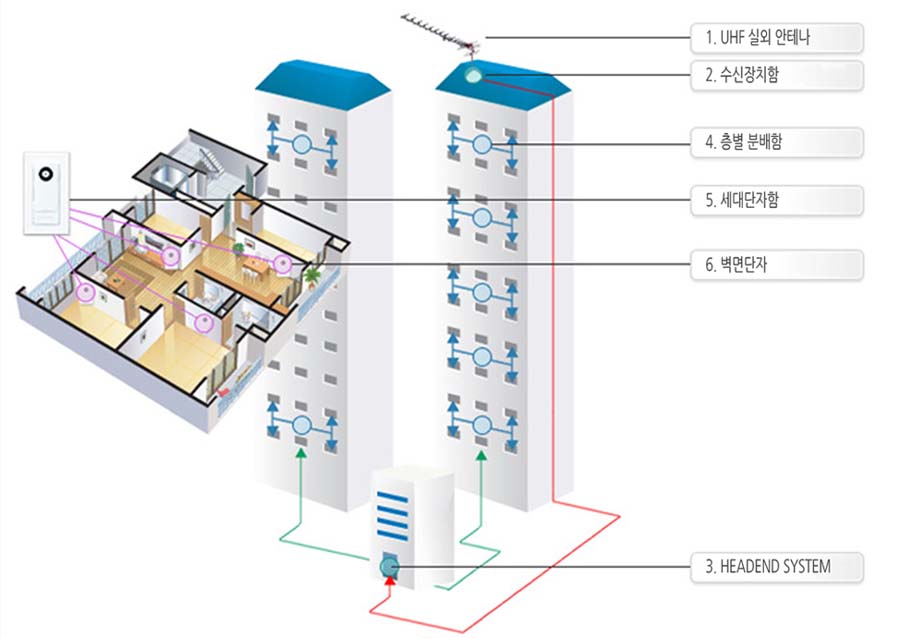

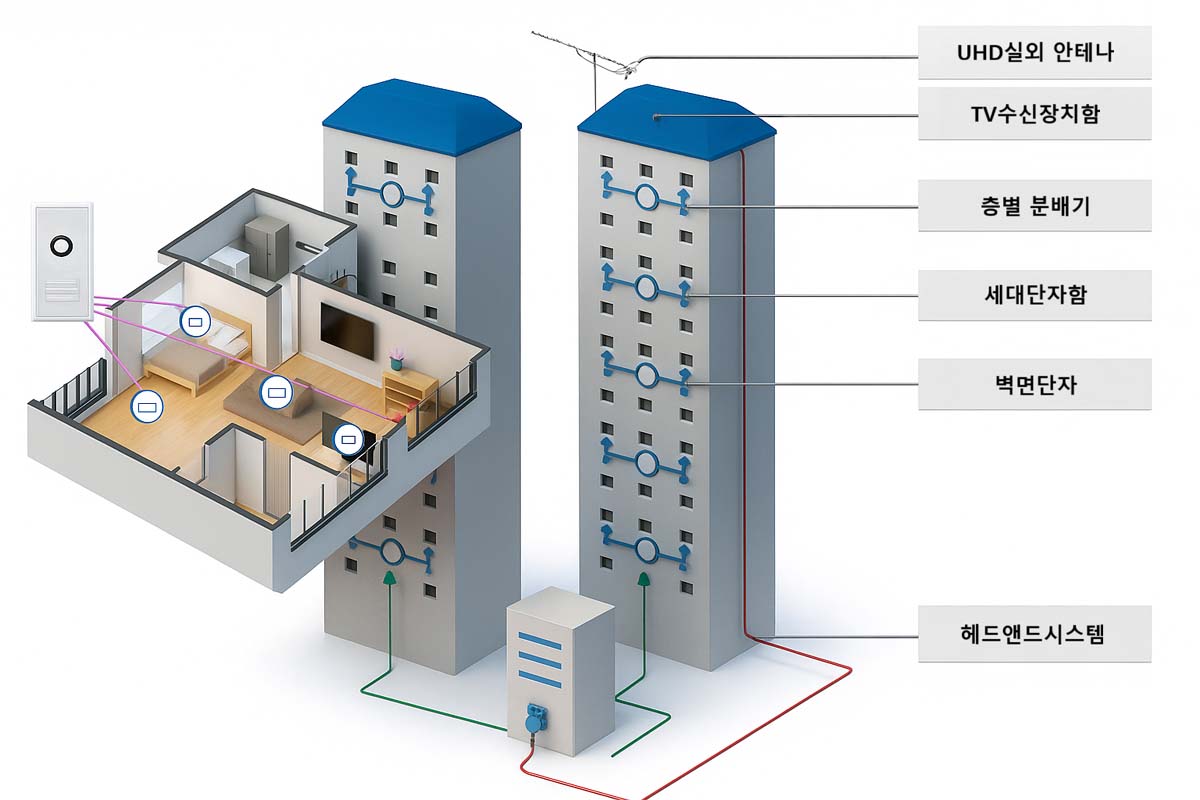

상세 설비구성도

공시청설비 및 유지보수 사항

구분	설명
공동안테나	지상파방송, 위성방송을 수신하기 위한 건축물의 옥상 위성안테나시설
낙뢰 보호기	벼락이나 강전류 전선과의 접촉 등에 따라 발생하는 이상전류또는 이상전압이 수신안테나 등으로 흘러들어오는 것을 제한하 거나 차단하는 장치
레벨조정기	수신안테나로부터 들어오는 각 채널별 텔레비전방송신호의 세기를 고르게 조정하는 장치
증폭기	동축케이블·광케이블·분배기 및 분기기 등으로 인하여 발생한 신호의 손실을 회복하기 위하여 사용하는 장치
분배기	입력신호 에너지를 둘 이상으로 분배하는 장치
위성분기기	입력신호 에너지를 간선에서 지선으로 나누는 장치
장치함	지상파방송, 위성방송 각 세대별 또는 층별로 분배하기 위하여 증폭기와 분배기 등을 설치한 분배함
층 장치함	방송 공동수신설비의 출력신호의 분배 및 통신 선로 등에 공용하여 각 세대별 또는 지하 주차장 등에 인입하기 위하여 각 층에 설치한 분배함
세대단자함	세대 안으로 들어오는 통신선로 또는 방송 공동수신설비 등의 배선을 효율적으로 분배·접속하기 위하여 이용자의 전용공간에 설치하는 분배함
직렬단자	선로와 직렬로 접속되어 지상파방송, 위성방송 및 종합유선방송의 신호를 분배하거나 분기할 수 있으며, 그 내부에 텔레비전수상기 및 에프엠라디오수신기에 방송신호를 전달하여 주는 접속단자가 내장되어 있는 것
성형배선	세대단자함에서 각각의 직렬단자까지 직접 배선되는 방식
방송 주파수대역	방송을 수신하기 위하여 방송 공동수신설비에서 사용하는 주파수대역
